课程简介

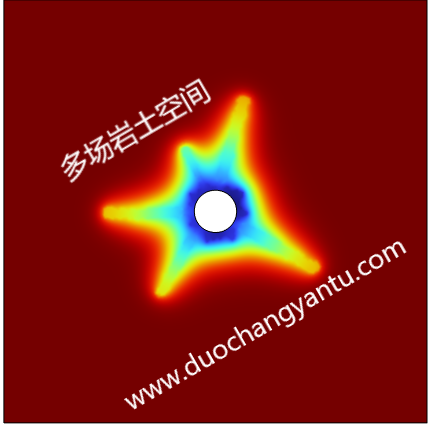

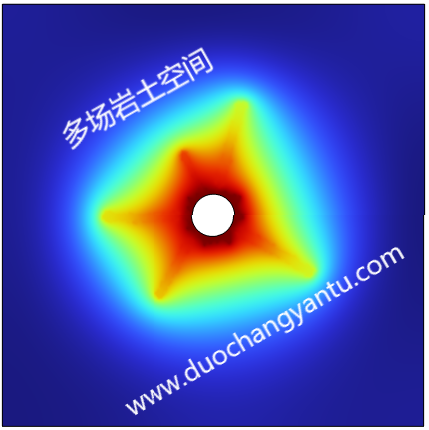

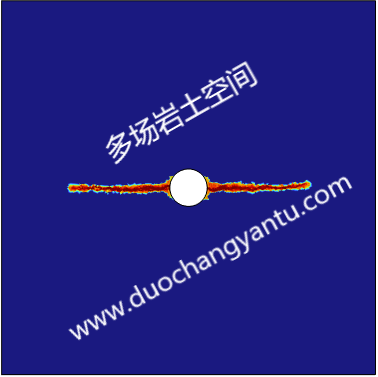

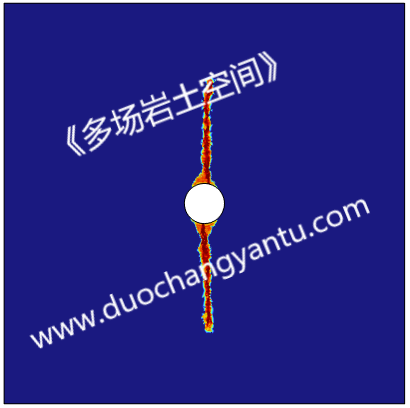

课程特点： 1、THMD温度场-应力场-压力场-损伤场耦合。 2、通过损伤描述压裂液作用下的裂缝扩展。 3、温度的变化影响渗流与损伤。 4、裂缝的扩展影响渗流、温度和应力。 5、各物理场之间相互耦合。 6、Comsol内置接口建模。 7、SCI文献解读+接口详细讲解+操作演示。 8、软件采用的6.2版本。 9、课程内容有关疑问请咨询邮箱geo_ai@163.com，邮件主题：注册的手机号+Geo-01+答疑，否则视为广告邮件处理。

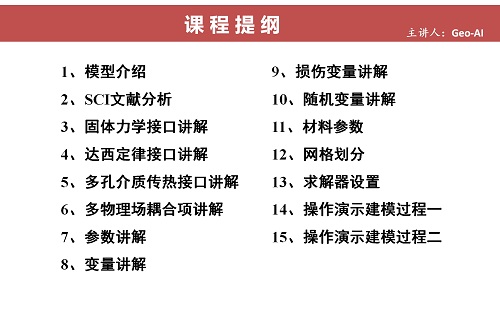

课程介绍课程目录(15) 课程评论(46) 技术论坛(87)

Ge**AI

关于很多朋友关心的如何预制天然裂缝？并让裂缝扩展经过天然裂缝？我在技术论坛发表了我的一个想法，大家可以探索一下，仅供参考。发帖时间：2024-11-15 09:43。 [回复]

2024-11-15

18*******51

您好，请问如果按照定排量注入而不是定压力注入需要做那些修改？我看固体力学板块没有对应的模块，试了很久还是注入不成功。谢谢 [回复]

用户回复：

Ge**AI：如果定排量，那就要将压力边界改为质量通量边界。可以在技术论坛详细交流。
2024-10-18

2024-10-18

Wa*********68

博士你好，请问裂缝能跨材料扩展吗？比如含有支护结构，或者不同的地层。谢谢。 [回复]

用户回复：

Ge**AI：可以的啊，这个不影响。
2024-10-16

2024-10-16

Dr******Mz

您好，Geo博士，我刚买了这个课程，看着是全网讲的最详细的。我想请教您一个问题，就是如果我想在中间的孔里面设置流体，不是在壁面直接加压，而是通过不断循环变化孔内流体的压力，让围岩压裂。对了，我想通过一个竖向注入孔来控制大孔内的流体压力。请问这样能够实现吗？谢谢！ [回复]

用户回复：

Ge**AI：你说的这个问题是可以实现的，但是会比较复杂点。首先你如果想考虑孔内流体，以及加压管内流体，那就要考虑层流，而不是多孔介质渗流。然后孔内的层流流体向围岩渗流，并对围岩产生压裂。主要一个问题就是管流与围岩之间的一个水力交换问题。欢迎在技术论坛交流，我们也很感兴趣这个问题。
2024-10-15

2024-10-15

15*******56

您好，博士！讲得很好，我想请教您一个问题，就是我们老板让我做地下硐库高压储能模型，想模拟高压气体是否造成硐库支护结构破坏。就是地下硐库内壁有钢筋混凝土衬砌支护，看看多高的压力会导致衬砌结构开裂，以及围岩开裂，也就是想得到储能压力极限值。谢谢，望不吝赐教。 [回复]

用户回复：

Ge**AI：最近几年貌似这种地下硐室储能项目很火啊。你说的那种模型可以在这个模型基础上改造实现的，就是在内壁施加衬砌结构，即钢筋混凝土材料。你完全可以在钢筋混凝土材料上设置损伤模型，类似于对围岩设置的损伤模型。另外，Comsol里面也可以考虑把钢筋嵌入到混凝土，实现钢筋混凝土整体结构。最后，需要考虑的是接触问题，衬砌与围岩内壁之间的接触。当然，如果它们之间没有相对位移，可以不用考虑接触，如果可能存在相对位移，则需要考虑接触。
2024-10-05
岩土新君：赞一个！地下硐库储能确实比较热门，欢迎你们交流最新研究成果，也欢迎你们在论坛多多交流，论坛也有不少大神。
2024-10-05

2024-10-05

天行*

您好，课程收益良多，我有个想法，就是想实现冻胀导致岩体开裂及裂缝扩展，请问能实现吗？ [回复]

用户回复：

Ge**AI：这个问题确实也普遍存在，课本上叫“冰劈”现象。你说的这种模型理论上是可以实现的。可以结合冻土模型改造。具体我们可以在论坛上深入交流，我感觉这个还是挺有趣的。
2024-10-04
Ge**AI：我刚刚在论坛里发了个帖子，召集做这方面模型的朋友们一起讨论交流，挺有工程意义的。
2024-10-04

2024-10-04

18*******61

您好，Geo博士，如果考虑用速度入口，除了把达西定律模块处的压力入口改为速度入口，还需要对哪些地方进行修改呢？谢谢！ [回复]

用户回复：

Ge**AI：其它地方不需要修改。
2024-09-30

2024-09-30

li***an

（1）在达西定律模块，施加质量源Qm的公式:Qm=c2*d(T,Time)*dl.porous.fluid.rho, 关于公式后面的部分不是很理解，dl.porous.fluid.rho 这一串格式是什么意思，是comsol的自己的格式么？ [回复]

用户回复：

Ge**AI：这些都在视频里有讲，把视频看完。那个是Comsol内置的变量表达式。
2024-09-21

2024-09-21

18*******61

您好，Geo博士，请问该怎么设置，能让压裂的裂纹，从主干裂纹散出一些分支裂纹呀？或者让主干裂纹随着时间后续能变得更粗？还有一个问题就是，如果注入流体是二氧化碳，条件设置方面需要改变些什么吗？谢谢！ [回复]

用户回复：

Ge**AI：要二次分支的话，得看你的材料参数的空间分布特征，这个跟损伤模型没太大关系，主要跟材料强度参数的分布相关。或者预制裂缝。注入的流体可以是任何流体，把流体的相关参数设置成二氧化碳的就行。
2024-09-20

2024-09-20

星辰

模型很不错，请问如果想添加天然裂缝（几何为线段），该如何设置呢？谢谢 [回复]

用户回复：

Ge**AI：还是可以运用损伤的思维，设置一个狭长区域，设置损伤。
2024-09-16
星辰：谢谢，设置成一个矩形区域，确实会容易实现一些。
2024-09-16

2024-09-16

18*******51

请问是否可以预制一条初始裂缝代替圆孔模拟单裂缝条件下的裂缝扩展 [回复]

用户回复：

Ge**AI：可以的。
2024-08-29

2024-08-29

co*******

感谢讲解，我想请教两个问题。最开始的稳态平衡计算，需不需要和官网的开挖一样，先不进行钻孔布尔计算，瞬态计算的时候再激活活化进行计算？再就是符号输入的一点疑问，文献力的应力方向和comsol的方向是一致的吗？一般来说岩石力学中压应力为正，这与comsol是相反的。 [回复]

用户回复：

Ge**AI：初始平衡计算的时候是空的还是实的，取决于你研究内容。如果你想研究开挖造成的变形和损伤，那一开始是实的，后续再开挖，如果你想研究洞内流体压力对围岩损伤，那一开始就必须设置成空的。软件拉为正压为负。
2024-08-13

2024-08-09

17*******45

为什么峰值拉应变计算的时候是抗拉强度除以弹模的一半呢？这里乘0.5应该是为了模型尽快损伤吧，我们计算的时候可以不用乘0.5吧。 [回复]

用户回复：

Ge**AI：这不是随便设置的。这个系数可以参考附件资料2019年那篇文献式6中的参数lamda。
2024-07-20

2024-07-20

Li**

模型不错，老哥，这应当是全网做这个讲的最仔细的。想请问一下，我改了一下边界条件，就是在内壁施加了一个更大的压力，一开始不收敛，请问有什么好的办法吗，谢谢。 [回复]

用户回复：

Ge**AI：不建议突然一下子施加那么大的压力。你可以参照本模型一样，在一开始给个缓冲时间，从0加大最大，再保持恒定。这样收敛性就会好些。
2024-07-12

2024-07-12

Wa**SY

老哥，这个模型我想做三维的，需要做哪些修改吗？方程要不要改？ [回复]

用户回复：

Ge**AI：不需要修改，主控方程和变量都不需要改，包括损伤的定义，都是按sp1和sp3定义的，无需修改。唯一要改的就是，要设置随机变量的话，要生成三维随机变量，也就是说，目前是（x,y,变量），改成（x,y,z,变量）。其它不动。
2024-07-11

2024-07-11

鑫鑫

你好，我想问一下，这个裂缝损伤的扩展，它的裂缝宽度和走向主要由哪些因素决定呢？或者说我想修改的话，从哪些方面着手呢？谢谢！模型不错，希望解答。 [回复]

用户回复：

Ge**AI：关于裂缝走向，首先跟岩体的应力状态相关，也就是你施加的边界应力条件产生的初始应力分布；另外，跟力学参数的随机分布相关，有些参数是随机不均匀分布的，会影响走向；最后，跟损伤准则也相关，不同损伤准则，判断损伤的类型和大小不同。关于裂缝宽度，跟损伤准则相关，跟网格粗细也相关，另外，也可能跟你施加的流体压力相关，特别是靠近孔壁附近的损伤。欢迎补充。
2024-07-09

2024-07-09

老周

博士你好，我们单位地下硐室储能项目，要在洞内储存高压气体，类似于这个模型，但是在洞周围做钢筋砼支护，然后施加压力，看支护结构和围岩破坏情况。请问能仿造这个案例做吗？ [回复]

用户回复：

Ge**AI：可以。主要是考虑怎么加钢筋砼支护结构。Comsol可以添加钢筋嵌入混凝土的结构（也可以把钢筋砼视为均质材料），模拟支护。另外，你还要考虑支护结构与围岩接触问题。另外，考虑渗透性问题。做肯定是能做，就是费点精力。
2024-07-07

2024-07-07

Be***

Geo博士您好，请问这个模型定义的损伤跟Comsol固体力学自带的损伤接口有何不同？能用自带损伤吗？ [回复]

用户回复：

Ge**AI：在原理上其实跟接口的标量损伤是差不多的。接口标量损伤是基于应变的损伤，先要定义等效应变，根据准则计算状态变量k，然后定义并计算损伤演化变量d(k)。这个损伤模型的损伤d定义要简化一些。当然，如果感兴趣，可以看看Comsol的损伤帮助文档，研究里面的理论公式，会对这个问题理解得更深刻的。
2024-07-05

2024-07-05

Ch********ng

请问一下，这两个随机变量也可以用Comsol自带的随机变量函数生成吧。 [回复]
